주사전자 현미경

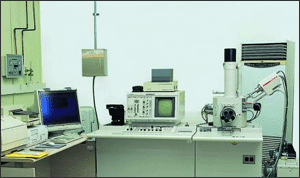

주사전자 현미경(SEM: Scanning Electron Microscope)





◦ 기기사양
제작회사 : Tescan (Czech)
모델명: VEGA II LMU
가속 전압 : 0.2~30 kV
배 율 : 20~250,000배
해상도 : 3.5 nm at 30 kV



◦ 기기원리
가속된 전자가 시료의 표면에 조사될 때 발생되는 2차 전자(secondary electron) 및 X-선으로부터 시료의 미세영상을 확대, 관찰하고 시료의 구성원소를 정성, 정량하며, 시료의 내부에 침투한 전자가 다시 시료 밖으로 나올 때 생기는 전자량(back scattering electron)의 차이에 의해 조성원소 중 질량이큰 원소와 작은 원소의 분포(composition)을 알 수 있는 고배율 현미경이다.



◦ 주요용도
•금속, 세라믹, 고분자, 광물시료의 미세구조 관찰 및 구성성분 분석
•생물(세포, 식물 조직, 박테리아, 바이러스 등)의 미세조직 관찰 및 촬영
•구성원소의 분포 확인(X-ray mapping)
