인공위성 전산구조해석
○ 인공위성 전산구조해석
인공위성의 전산해석은 구조해석과 열해석이 있다. 구조해석으로는 모달해석, 랜덤해석, 정현파 해석, 준정적해석, 쇽해석 등이 있다. 열해석으로는 열설계, 전장박스 열해석, PCB 열해석 등이 있으며 정상상태(steady state) 및 과도상태(transient)의 열해석을 수행한다.
 |
||

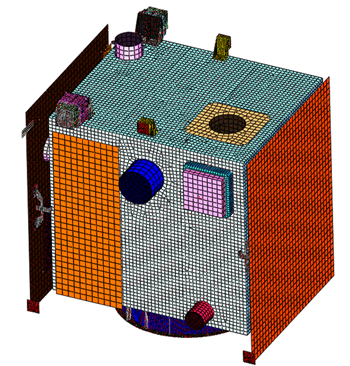

| 전산해석 위성 구조체 모델 | ||
| - 고유진동수 해석(Modal Analysis) | ||
 |
 |
 |
| 1st 37Hz | 2nd 45 Hz | 3rd 120 Hz |
| - 랜덤 진동해석 (Random Vibration Analysis) | ||
 |
||

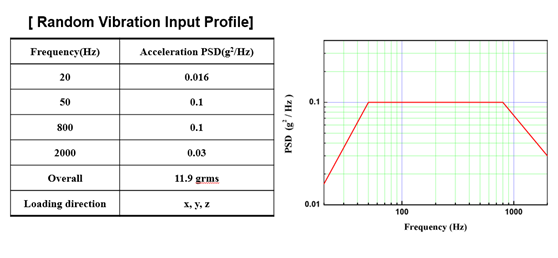

| 랜덤진동 해석 입력프로파일 | ||
 |
||

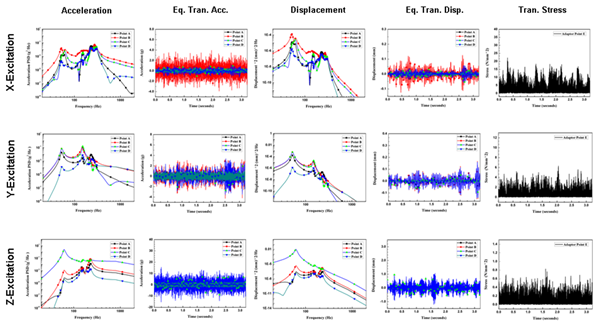

| 랜덤 진동해석 결과 (가속도, 변위, 응력 등) | ||
| - 정형파 해석 (Sine Vibration Analysis) | ||
 |
||

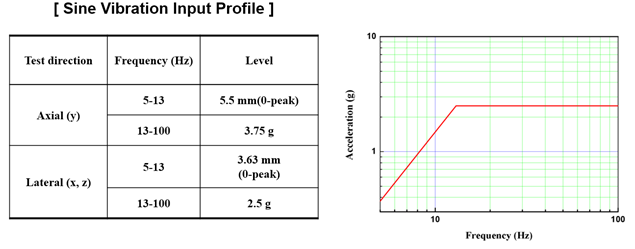

| 정현파 진동해석 입력프로파일 | ||
 |
||

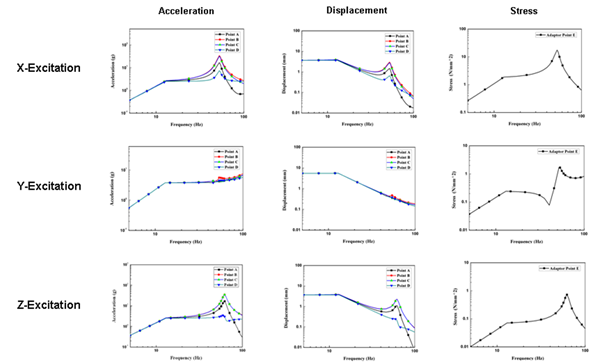

| 정현파 진동해석 결과 (가속도, 변위, 응력 등) | ||
| - 충격해석 (Shock Vibration Analysis) | ||
 |
||

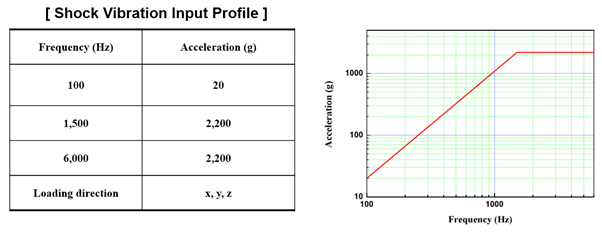

| 쇽 진동해석 입력프로파일 | ||
 |
||

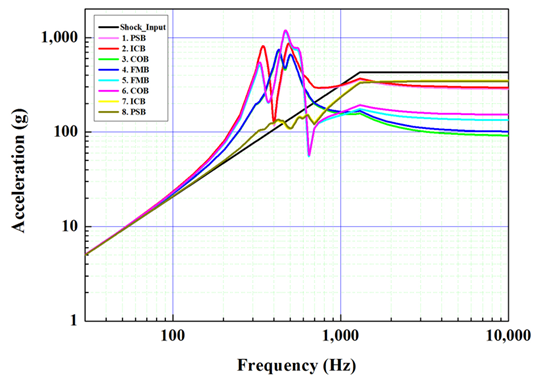

| 쇽 해석 응답 가속도 | ||
| - 열해석 (Thermal Analysis) | ||
 |
||

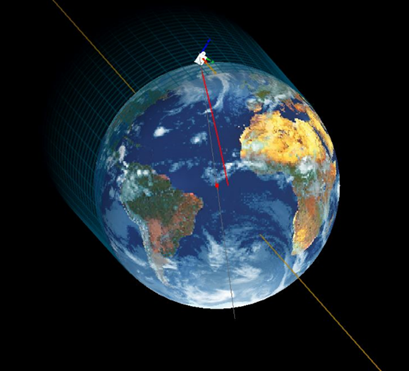

| 위성 궤도 열해석 | ||
 |
||

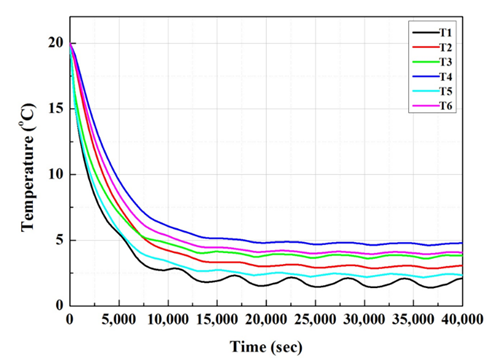

| 위성궤도 열해석 결과 | ||
 |
||

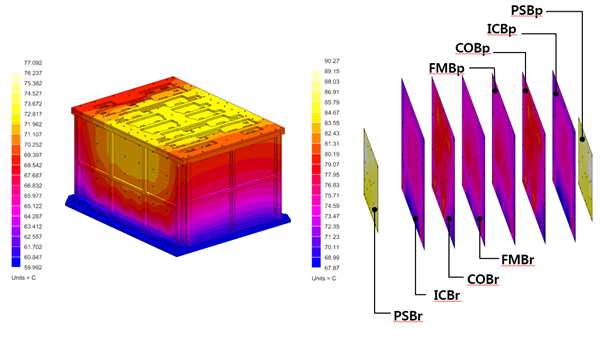

| 인공위성 전장박스 및 PCB 열해석 | ||
