초음파 스캔장치

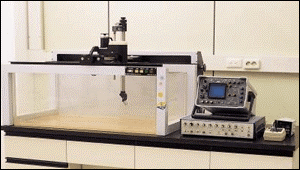

초음파 스캔장치 (Ultrasonic C-scan System)





◦ 기기사양
제작회사 : QMI (USA)
모 델 명 : C-Scan Data Acquisition
Step Size : 0.005~0.5 inch
Axis Size :
X(1-29), Y(1-16), Z(1-7) inch
사용 주파수 : 1~20 MHz
부착 장비 : Ultrasonic Processor

◦ 기기원리
물속에 담겨진 시료의 표면 및 아래 경계면에서 돌아오는 초음파의 세기를 위치와 함께 영상화하여 시료의 표면 및 아래 내부구조에 있는 결함의 위치, 크기, 분포나 열화 등에 의한 지역적 물성변화를 시각적으로 측정하여 보여준다.

◦ 주요용도
•금속재료의 표면 및 내부 결함의 비파괴적 측정
•열화 시편의 지역적 물성변화의 측정
•층 붙임 복합재료의 접합면 분석
