복합재 샌드위치 구조체제작

○ 적층복합재 (Laminate Composite) 구조체 제작

적층복합재(Laminate Composite) 제작은 설계단계에서 재료의 선택이 정해지면, 프리프레그(Prepreg) 제단, 적층, 진공백, 경화, 검사 등 의 절차를 거쳐서 제작이 된다.

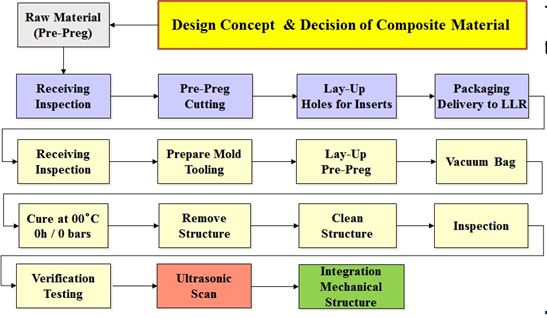

적층복합재 제작 순서도

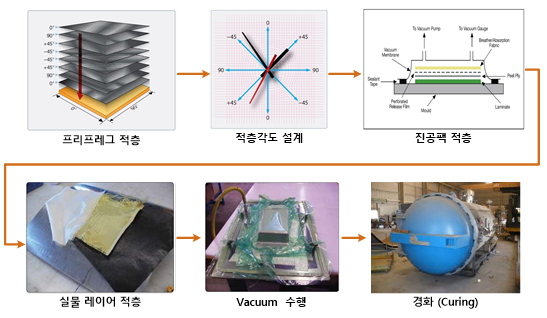

적층 복합재 구조체 제작 공정







○ 복합재 샌드위치 구조체 제작

초경량 고강도를 요구하는 우주항공 구조물의 경우 대부분 복합재 허니컴 샌드위치 구조물을 사용한다. 면제(Skin)와 허니컴 코어(Honeycomb Core) 혹은 폼(Foam)의 두 구조체를 접착필름(Adhesive Film)을 사용하여 접착한 것이다. 특히 굽힘하중을 받는 곳에 매우 유효하다.

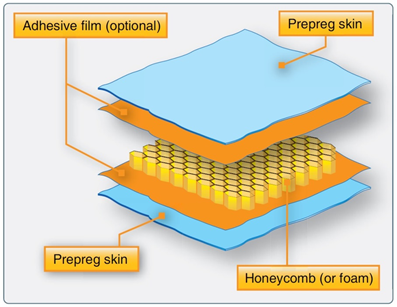

복합재 허니컴 샌드위치 구조
