복합재 결함

○ 복합재 결함 검사

복합재 제작 후 제작공정 상의 결함검사를 반드시 수행하여야 한다. 이러한 검사를 위해서 가장 일반적으로 사용되는 방법이 탐침법(Tapping Test Method) 과 초음파법(Ultrasonic Method)이 있다.







- 탐침법 (Manual Tapping Test Method)

탐침법 (Manual Tapping Test Method)은 두드리는 헤머의 속도가 귀로 소리의 차이를 충분히 구분할 수 있을 정도로 빨라야 한다. 이러한 탐침법은 복합재의 결함 검사에 가장 많이 쓰이는 방법중의 하나이다. 특허 허니컴 샌드위치 패널의 앏은 면제(Skin)나 두꺼운 적층복합재의 표면부의 결함을 찾아내는데 특히 유효하다.

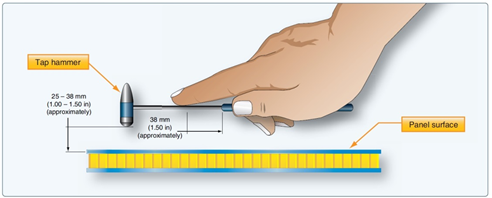

샌드위치 패널의 Manual Tapping Test 검사







- 초음파법 (Ultrasonic Testing Method)

관통 초음파법 검사법(Through Transmission Ultrasonic Inspection)은 두 개의 디텍터를 부품의 양쪽 방향에 접촉한 다음 초음파가 부품을 통과할 때의 파형을 관찰하여 결함을 찾아낸다. 즉 중간에 결함이 있으면 초음파가 통과할 때 파형이 틀려지게 된다.

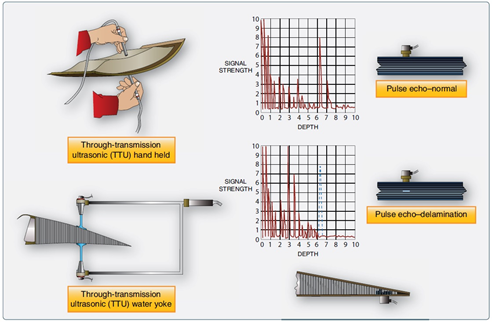

초음파법(Ultra Sonic Method)에 의한 결함 검사 방법
